教你如何看懂EMC空间辐射测试报告

空间辐射测试是最常做的EMC电磁兼容测试项目之一，也是最容易出现问题的一个测试项目。

对很多刚接触EMC的朋友来讲，拿到EMC的测试数据，往往感觉比较陌生，不知道怎么看这份数据，相信看完以下内容，你就不会陌生了。专业认证热线：13613095890（微信同号）

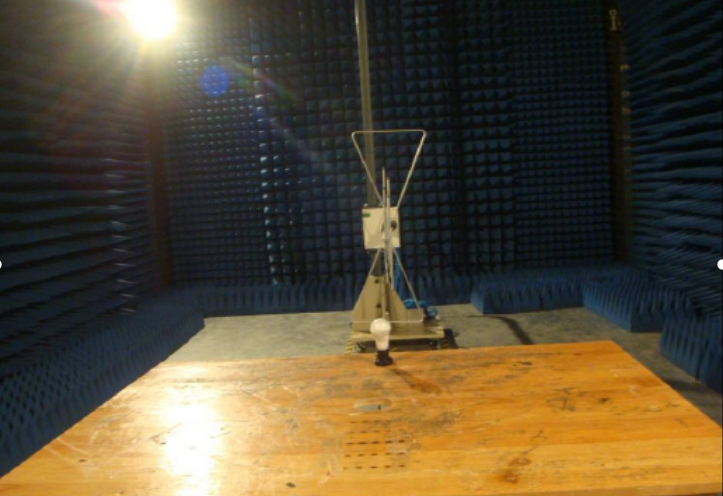

专业测试辐射的场所是屏蔽室，主要有3米和10米暗室，由于10米暗室建设成本很高，所以一般以3米暗室居多，只有在专业的检测实验室检测的数据才更加真实可靠。

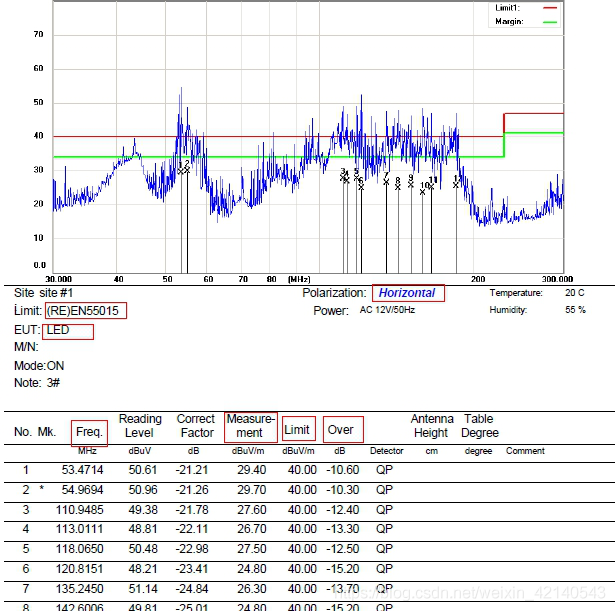

下面来看一张暗室EMC水平方向测试的结果，实测数据如下：

Horizontal 表示接收天线处于水平位置（另外还有一种是天线处于垂直位置，也就是说，这个产品需要有2张这样的图才算完整）；

EN55015是测试标准，表明测试产品是灯具类；

Freq是频率点，一般可能有问题的点需要单独点出来进行完整确认；

Measurement是测试值，表示该频率点经确认后的最终值；

Limit是测试的限值，也就是测试值不能超过该值；

Over表示超过Limit限值多少，也就是测试值减去限值的计算；（上面负数表示没超过限值，也就是符合要求；但有的机构是正数是符合要求，需要看清楚）；

以第一个为例：频率点为53.4714MHz，测试值为29.40 dBuV/m，限值为40 dBuV/m，超过限值为-10.60 dBuV/m（也就是没超过）。

同样的方法我们来看垂直测试的数据：

如第1个点，频率点为43.0647MHz，测试值为46.90 dBuV/m，限值为40 dBuV/m，超过限值为6.9 dBuV/m（也就是超了，需要整改）。

另外需要注意的是：一般测试时需要留预留3dB才好（也就是距离限值有3dB的余量），因为EMC是不稳定的，而且不同实验室之间也是有误差的，所以余量愈多，就越保险。
